Backlight.

Klik op de foto's voor een grote versie.
Led's     Led's     voedings lijnen     verbreken!     Voeding

Het inbouwen van de backlight verlichting is een tijdrovend maar dankbaar karwei.
Op de foto's kun je zien hoe het een en ander er uit ziet na inbouwen.

De LED's worden "IN" de schakelaars geplaats door gaten te boren waarbij je door de schakelaar gaat.
Het boren is zeer kritiek omdat je al snel in het mechanisme van de schakelaar terecht komt.

Er is een aparte voeding nodig. Hiervoor moet je de modificaties van de 3 meest rechtse foto's uitvoeren.

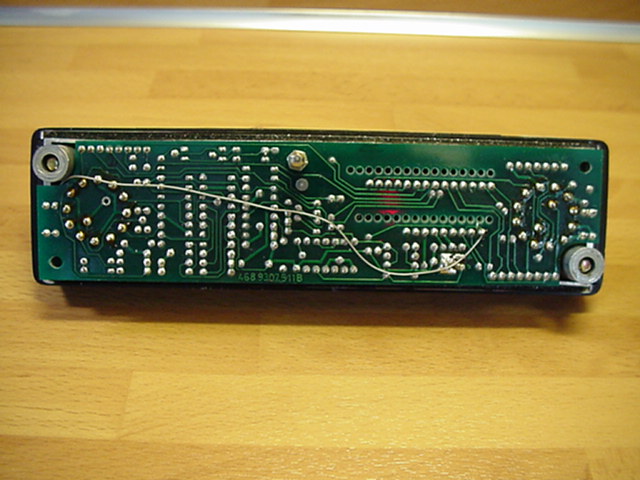

Vergeet niet de printbaan (op de middenfrequent print) door te snijden zoals te zien is op de foto hierboven.
In de kop wordt de 12 Volt voeding nu van de betreffende pen gehaald (laatste foto) en verdeeld over de 3 mm LED's.

LET OP!
De gemodificeerde kop is hierna niet meer uit te wisselen met een "standaard" condor-16
Dit geeft nl. een vervelende sluiting !

Deze specifieke informatie komt van Ary - PE1BCX.
