Gateway Rotterdam via PA3EKI
De Gateway Rotterdam zijn een initiatief van PA3EKI
in samenwerking met de repeater commissie van PI2RTD
INFO
PA3EKI-R Node #1211
Amateurstation PA3EKI experimenteerd met EchoLink op de 2 meter.
EchoLink is gekoppeld aan de PC en de transceiver van PA3EKI.
De transceiver van PA3EKI staat afgestemd op 145.6125 Mhz = PI3RTD.
Amateurs kunnen via EchoLink en de transceiver van PA3EKI werken.
Amateurs die gebruik maken van PI3RTD (Ctcss 88,5 Hz) kunnen EchoLink
gebruiken als deze actief is. De EchoLink transceiver heeft 5TVO nummer 27662
zodat je met 5TVO kan controleren of EchoLink actief is.
EchoLink Commando's
EchoLink op het 2 mtr. relay PI3RTD is te besturen door middel van DTMF tonen.
DTMF besturing staat aan zolang er geen misbruik van gemaakt wordt.
Een eenmaal gemaakte echolink verbinding kan via PI3RTD niet verbroken
worden met de # toon.
Dit i.v.m. misbruik waarbij anderen een echolink verbinding
verbreken zonder dat de gebruiker van
echolink dit zelf wil.
Het tegen station moet de verbinding dus verbreken!
Voor de besturingscodes kun je terecht op www.echolink.org
Klik op deze link om te zien wie er nu aktief is!
Je kan tevens zelf controleren of de transceiver aanstaat door 5TVO code 27662.
Quiteert de transceiver met 5TVO 27662 dan is EchoLink aktief.
Door het sturen van het DTMF command ' # # # ' aktiveer je het EchoLink programma
als deze "uit" staat. De software zal reageren met "EchoLink Enabled".
Het command ' 0 ' geeft een status van EchoLink, en wie er eventueel verbonden zijn.
Handige EchoLink pagina's (Engelstalig)

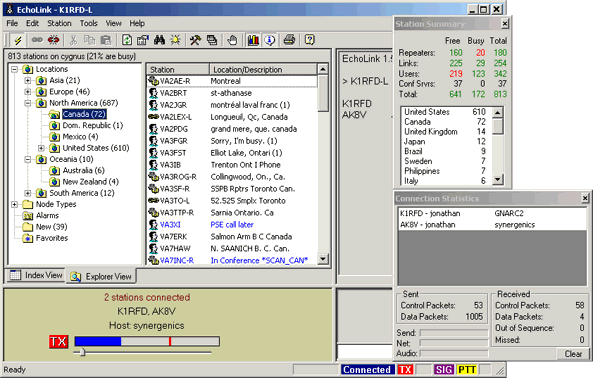

Hier een klein overzicht van het EchoLink Gateway station van PA3EKI
EchoLink is een systeem dat is voortgekomen uit het oude Ilink programma.
Dit programma kent twee soorten gebruikers namelijk de Single-User of the
Sysop gebruiker. Als Single-User heb je alleen die opties die je als PC
gebruiker zonder radiolink nodig hebt. De Sysop gebruikt een radio link
en heeft daarvoor de extra opties van het EchoLink programma tot zijn beschikking.
Ook EchoLink heeft een vertragingen in het systeem die tot wel 5 seconden
kan oplopen. Deze 5 seconden zijn belangrijk voor de gebruikers omdat amateur
graag de onmiddelijk de microfoon pakken als het tegenstation is gestopt met
zenden. Bij gebruik van EchoLink is het dus gewenst om bewust een ruimte van
enkele seconden te laten tussen de overgangen.
De EchoLink Gateway draait op de PC in de shack. Een Pentium 400 Mhz PC met 128 Mb

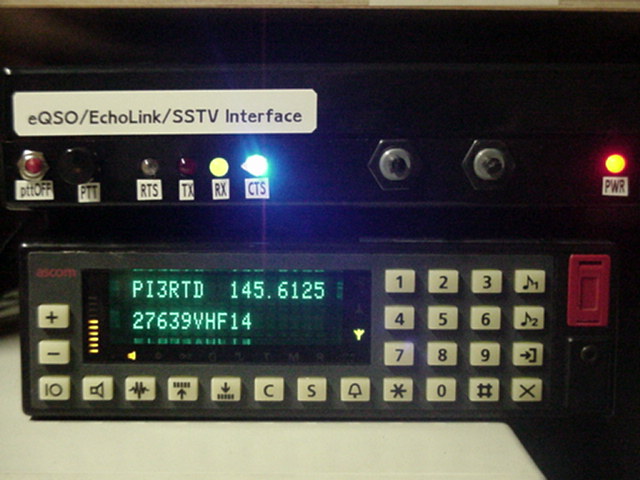

RAM geheugen. Deze is via een zelfgebouwde interface gekoppeld met een Condor3000.
Het Echolink systeem is door middel van DTMF tonen door de radio gebruikers te
bedienen. Zo kan men via de radio een station "kiezen" waar men verbinding mee
wil maken. Het is dus mogelijk om een repeater in Duitsland te kiezen en daar
een CQ oproep te plaatsen. Om de stations te kiezen moet men het node nummer
(zeg maar stations nummer) met DTMF tonen aansturen.

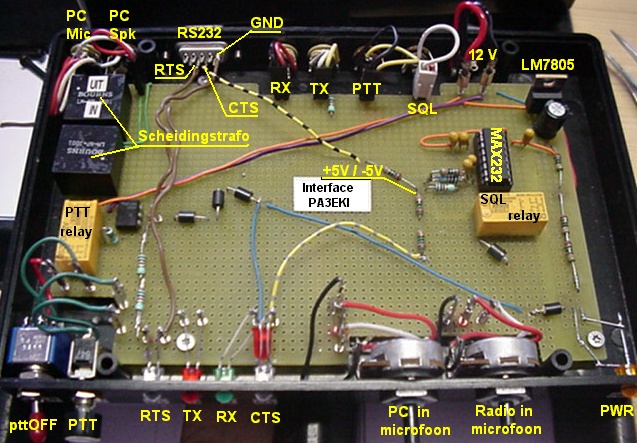

Door middel van een simpele interface is de PC gekoppelt aan de tranceiver.

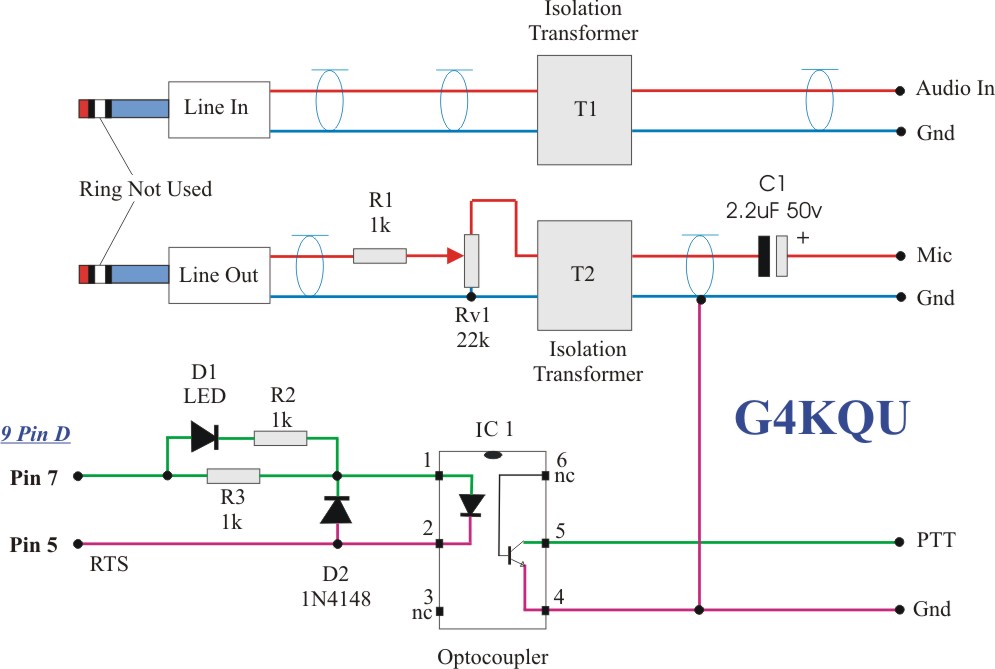

Deze is zelf simpel te bouwen (hé, zelfs ik kon het). Hieronder de afzonderlijke

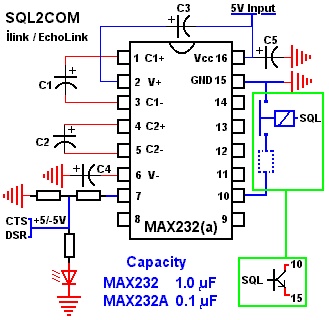

schema's voor verschillend functies. Schema met de MAX232 is de oude situatie.
Situatie sinds 24-11-2005
Voorheen werd de interface pas vanuit de Condor 3000 aangestuurt als er een draaggolf
werd gehoord. Nu wordt de interface vanuit de Condor 3000 aangestuurt als deze de
subtoon van de repeater hoort (Ctcss). Dit heeft een groot aantal voordelen.
Zo zal de repeater niet gaan staan schakelen met een andere repeater (via echolink)
het z.g. "thumpen". Dit omdat de "andere" repeater niet wordt aangestuurt als PI3RTD
geen subtoon uitzendt. Tevens blijft PI3RTD nog even in de lucht nadat de subtoon
is uitgeschakeld. Zo blijft de repeater in de lucht terwijl een station via echolink
al retour kan komen. Ook kan een station via echolink gaan zenden als PI3RTD in de lucht
staat maar deze geen station hoort. Hierdoor wordt het gebruik van de repeater via
echolink nog prettiger.
Met dank aan:
Nico - PA0NHC voor de aanpassing in de repeater en
Wil - PA0WBS voor het uitzoeken van de aanpassing in de Condor 3000.
TECHNISCH
Vanaf het optionboard in de Condor 3000 komt een 5 volt signaal als er de subtoon
van PI3RTD wordt gehoord. Dit 5 volt signaal stuurt de CTS in de compoort van de PC aan.
Deze is bij de Condor 3000 makkelijk naar buiten te brengen op de reserve aansluiting
van de condor slee, deze wordt namelijk niet gebruikt.
Situatie sinds januari 2008
Wegens herhaaldelijk misbruik van en wangedrag op de repeater PI3RTD is deze een tijdje
uit de lucht geweest. De repeater is nu beperkte tijd bruikbaar.
Echoloink zal alleen gecontroleert aanwezig zijn. Bij gedrag dat niet acceptabel bevonden wordt
door de beheerder van Echolink zal de beheerder direct zonder aankondiging ingrijpen.
Klik op de plaatjes voor een detail opname!
EchoLink is een systeem dat is voortgekomen uit het oude Ilink programma.
Dit programma kent twee soorten gebruikers namelijk de Single-User of the
Sysop gebruiker. Als Single-User heb je alleen die opties die je als PC
gebruiker zonder radiolink nodig hebt. De Sysop gebruikt een radio link
en heeft daarvoor de extra opties van het EchoLink programma tot zijn beschikking.
De EchoLink Gateway draait op de PC in de shack. Een Pentium 400 Mhz PC met 128 Mb
RAM geheugen. Deze is via een zelfgebouwde interface gekoppeld met een Condor3000.
Het Echolink systeem is door middel van DTMF tonen door de radio gebruikers te
bedienen. Zo kan men via de radio een station "kiezen" waar men verbinding mee
wil maken. Het is dus mogelijk om een repeater in Duitsland te kiezen en daar
een CQ oproep te plaatsen. Om de stations te kiezen moet men het node nummer
(zeg maar stations nummer) met DTMF tonen aansturen.
