Er zijn veel websites over SSTV te vinden via het internet.
Met deze website wil ik startende amateurs helpen de wereld van SSTV (Slow Scan TeleVisie) te ontdekken.

Om SSTV signalen te ontvangen heb je een ontvanger nodig,
dit kan een simpele portofoon of een uitgebreide transceiver zijn.
Om de geluidsignalen om te zetten in een plaatje heb je een computer programma nodig.
Deze twee, de ontvanger en het programma, moeten aan elkaar gekoppeld worden.
Bij het laatste onderdeel, het koppelen, zitten de meeste 'frustraties'.

Laten we beginnen om een SSTV signaal te ontvangen.
hiervoor kun je luisteren op
144.5000 Mhz (algemene SSTV frequentie FM) of
144.8875 Mhz (SSTV repeater Delft FM) of
14.2300 Mhz (20 Mtr USB)

Ga eens luisteren op de bovengenoemde frequenties, je zal daar een geluid horen dat uit toontjes bestaat.
Als je deze signalen kan ontvangen is de volgende stap een SSTV programma te installeren op je computer.

klik hier om een voorbeeld van een SSTV signaal te horen

Het meest gebruikte SSTV programma is MMSSTV, dit is al een oud maar goed programma.
Wanneer je met dit programma SSTV plaatjes op je beeldscherm krijgt kun je later altijd nog op zoek naar andere programma's.

Je kan het programma MMSSTV hier downloaden.
Sla het programma op of installeer het direct op je computer, zorg wel dat je weet waar het staat.
Heb je moeite met instaleren kijk dan op de website http://pi3dft.cqsstv.com Bij TIPS.

Je krijgt, na de installatie, het MMSSTV icoontje op je bureaublad.

Start MMSSTV nu doormiddel van het icoontje.

Eerst zal het programma je om een callsign vragen {Please enter your callsign}
heb je (nog) geen callsign of roepnaam zet hier dan je luisternummer of een simpele naam.
(TIP) Wanneer je alleen SSTV wilt ontvangen kun je ook het programma RX-SSTV downloaden.
Dit werkt hetzelfde als MMSSTV (dus kun je deze webpagina gebruiken om het in te stellen)
en heeft een paar extra functies speciaal voor alleen het ontvangen van SSTV.

Het MMSSTV programma ziet er in eerste instantie ongeveer uit zoals hieronder maar nog zonder plaatjes.
Het beeld wat je ziet is al door mij aangepast.


Verbind nu je ontvanger met de computer.
De eenvoudigste manier (om alleen te ontvangen) is de speakeruitgang van de ontvanger aan
de microfoon of line-in ingang van de computer te verbinden.
Nu moet je het programma MMSSTV vertellen welke ingang van de computer je gebruikt,
dus welke microfoon of line-in ingang.
Klik hiervoor op [Option].

En kies dan voor [Setup MMSSTV(o)...]



Er opent zich nu een nieuw venster



Klik bovenin op de TAB [Misc] en je krijgt het onderstaande venster te zien.



Je kiest bij de optie [Sound Card In] de ingang die je aan je ontvanger hebt gekoppeld.
Klik op [OK] en nu zal je zien dat wanneer je SSTV signalen hoort het programma een plaatje gaat schrijven.
Dit plaatje wordt getoont in het RX scherm, dus misschien moet je op de TAB [RX] klikken, maar meestal gaat het vanzelf.

Met het bovenstaande kun je SSTV plaatjes ontvangen, Maak je geen zorgen over de verschillende mode.
MMSSTV zal automatisch de juiste mode kiezen.
Bij het ontvangen van USB signalen op bijvoorbeeld 20 meter (14.230 Mhz) kan een plaatje scheef worden.
Je zal dan zo moeten afstemmen dat het plaatje recht wordt, de meeste stations zenden rechte plaatjes uit.

Een hulpmiddel bij het ontvangen van USB signalen is het audioscherm, rechts bovenin het programmavenster.


Bij de 1200 (dit is de toon in Hertz, Hz) staat de zogenoemd synchronisatie toon (de sync).
Bij het ontvangen op USB stem je zo af dat de sync toon op de groene lijn bij de 1200 staat.
De audio tonen liggen tussen de 1100 en 2400 Hz, zet je bandfilter dus niet smaller dan 3000 Hz of 3 kHz bij USB ontvangst.
Bij het ontvangen van een FM signaal zal dit bijna altijd gelijk goed staat.

Soms is het nodig om je geluidskaart in je computer goed af te stemmen om rechte en goede plaatjes te krijgen.
Dit scheef staan van een plaatje noemen we de {slant}. Je kan het programma de slant automatisch laten corrigeren
door de [Auto Slant] aan te zetten. Maar je eigen plaatje goed recht uitzenden is ook belangrijk.

Hiervoor moet je een kortegolfontvanger/-transceiver hebben die 10 Mhz kan ontvangen.
Je moet je geluidskaart dan synchroniseren.
Hiervoor ga je naar de knop [Adj] in het [Misc] scherm.



Stem nu af op 9.997 Mhz USB. Je hoort daar regelmatige piepjes van een tijdzender
Laat het een tijdje ontvangen en je ziet verticale witte en donkere strepen ontstaan.
Deze kunnen schuin staan de eerste keer dat je dit doet.



Wanneer je schermpje helemaal vol is kies je een lijn uit,
en klik onderaan de gekozen lijn en daarna boven aan dezelfde lijn, het schermpje verdwijnt nu.
Je hebt nu je de klokfrequentie van je geluidskaart gesynchroniseerd.
Hierna zouden je plaatjes recht moeten zijn wanneer je ze ontvangt.

Op de website http://pi3dft.cqsstv.com staat bij tips nog een andere manier
om je plaatjes recht te krijgen zonder kortegolfontvanger/-transceiver.
Wanneer je ook SSTV wilt gaan uitzenden is deze en soms een extra stap erg belangrijk
anders zijn jouw uitgezonden plaatjes (ook) niet recht.

Hieronder twee leuke plaatjes die je kan gebruiken om je slant te testen.
(klik met de rechtermuistoets op een plaatje en gebruik: Afbeelding opslaan als..)
of door op het plaatje te klikken en dan: Afbeelding opslaan als...


History of eerder ontvangen plaatjes bekijken
Wanneer je de TAB [History] aanklikt kun je (ook) het laatst ontvangen plaatje zien
maar ook eerder ontvangen plaatjes door links onder het plaatje de zwarte pijltjes te gebruiken.
Met het zwarte pijltje naar links kijk je terug naar je eerder ontvangen plaatjes.


Heb je vragen en krijg je ondanks de bovenstaande instructie geen plaatjes neem dan gerust contact met mij op.

Hieronder volgen de instellingen voor de zendamateurs.
Je begint (of bent al begonnen) met het invullen van je call in de tab TX [Option-Setup -> MMSSTV(o)].

Om te kunnen zenden zal je in MMSSTV bij de RX tab van [Option-Setup -> MMSSTV(o)] eerst de interface
moeten kiezen die je gebruikt tussen je computer en transceiver.
daarna moet je bij de tab TX eventueel een compoort kiezen waar de interface aan 'hangt".
Wanneer je een interface met USB stekker gebruikt moet je eerst kijken op welke comport de USB interface is toegewezen in windows.
Dit doe je via de windows instellingen
-> Configuratiescherm
-> apparatenbeheer
-> Poorten (COM & LPT)

LET OP
Soms staat je interface bij audio-invoer en - uitvoer
hieronder zie je mijn apparatenbeheer met de radio interfaces bij de Audio-invoer en - uitvoer.
Je kan de interface naam wijzigen naar bijvoorbeeld de naam van je ontvanger of tranceiver, dat is makkelijker zoeken.



Wanneer jouw interface in windows bij audio-invoer en - uitvoer staat dan kies je bij
de TX tab in MMSSTV voor PTT Port NONE !
Je stelt het dan in als hieronder


Interface
Om de tranceiver aan de computer te koppelen heb je een tussen kastje (interface) nodig.
deze kun je zelf bouwen of compleet kopen.

Zelfbouw interface
Een goede interface vind je bij G0HWC op zijn webpagina.

Koop interfaces
Kijk eens bij G8XGG, deze amateur verkoopt complete interface om tussen een computer en een transceiver te plaatsen.

Tranceivers zoals de Icom IC-7300 en de Icom IC-9700 hebben een ingebouwde geluidskaart waardoor er alleen een
USB kabel tussen de computer en tranceiver nodig is.
Let er op dat je bij gebruik van alleen een USB kabel voor het zenden in de IC-7300 en IC-9700 tranceiver als modulatie dan {DATA}
in plaats van {FM} kiest anders is de modulatie veel te zacht.


Het opzoeken van de interface en deze in MMSSTV koppelen is het lastigste stukje werk.
Zorg dat je een interface in windows een aparte naam geeft, bijvoorbeeld de naam van je tranceiver dat maakt
het zoeken naar de interface in het MMSSTV menu makkelijker.
Dit betreft windows of computer instellingen en daar ga ik door de vele mogelijkheden niet op in hier.


Hieronder volgen enkele instellingen voor de gevorderde amateurs.
Om een plaatje te kunnen verzenden moet je die eerst in MMSSTV laden.
Dit doe je in het onderste deel van het MMSSTV programma.

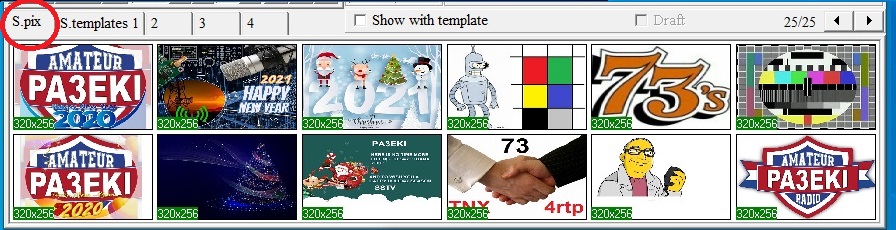

klik op de tab [S.pix] dat is de keuzebalk met al je afbeeldingen die je laad.



Klik met de rechtermuis toest op een leeg veld of op het plaatje dat je wilt veranderen
Kies nu in het menu voor [Load from file...] en zoek je plaatje op je computer


Hierna zal een scherm openen waarin je doormiddel van je muis het plaatje kan aanpassen qua grote.
of het deel van het plaatje dat je wilt gebruiken kiezen.
Het plaatje wordt nu in je overzichtsbalk geplaats, door te dubbel klikken op het plaatje zal
het plaatje in het TX scherm geplaatst worden.
Je kan dit plaatje nu uitzenden door op de rode tekst TX te klikken.

Je kan ook vaste templates aanmaken die je over een plaatje heen kan leggen.
Klik daarvoor op de TAB [S.templates 1]



Om een template te kunnen maken klik je eerst op de TAB [Template] bovenaan in het programma.


Nu verschijnt de werkbalk die je nodig hebt om een template te schrijven.


Probeer de verschillende mogelijkheden maar uit.
Wanneer je de T gebruikt kun je teksten op je template zetten.
Er zitten een paar handige macro's zoals {my callsign}, {his/her callsign} en veel meer bij de teksten.
Klik op de knop [Macro] en ontdek de mogelijkheden.
Wanneer je een template hebt gemaakt (in het Template scherm) sleep je het met je muis naar een leeg veld
in de template balk. Je kan heel veel templates maken zodat je tijdens een QSO makkelijk van template
kan wisselen (altijd al afgevraagd hoe die amateurs zo snel een antwoord hebben??).
LET OP dat je dit allemaal doet in de TAB [Template].



Speel hier maar een mee. Je eigen creativiteit is je grens.



Veel stations sturen aan het einde van hun SSTV uitzending hun callsign in FSK.
Deze kun je automatisch in MMSSTV laten opslaan in het log venster.
Hiervoor klik je op de knop [RxID] in het log venster.
Wil je dat andere automatisch jouw callsign zien dan klik je op de knop [TxID] in het log venster.



Wanneer je in de ontvangtslijst van PI3DFT wil komen te staan is het uitzenden van je TxID nodig.

Je moet MMSSTV nog wel vertellen dat het FSK moet maken of lezen (decoderen).
Ga naar de TAB TX [Option] -> [Setup MMSSTV(O)...] en klik op de TAB TX.
Rechtsboven bij net onder het midden selecteer moet je een vinkje zetten bij ["Encode FSKID].
Nu zal MMSSTV je callsign aan het einde van een plaatje uitzenden.
Om een callsign van een ander SSTV station te kunnen lezen moet je naar de TAB RX.
Rechts staan een aantal automatische functies waarvan de onderste {Decode FSKID} is.
Zet bij deze laatste {Decode FSKID} nu ook een vinkje.

Het is wat dubbel werk maar nu werkt het allemaal.

Een rapport voor een SSTV plaatje bestaat uit een RSV rapport waarbij:
R staat voor radio of te wel de audio kwaliteit
S staat voor S-signaal hier geef je het S signaal met een maximum van 9
V staat voor video kwaliteit, een 5 is een perfect plaatje
Een rapport voor een ontvangen SSTV beeld ziet er bijvoorbeeld zo uit: RSV=595

Er zijn nog wat leuke opties zoals een apart venster voor het ontvangen plaatje
of een thumbnail overzicht van de laatste 4 of meer plaatjes.


Deze opties ziet je aan of uit door eerst op [View] te klikken
en daarna een optie aan of uit te zetten door er een vinkje voor te zetten.

Het programma heeft nog vele mogelijkheden maar teveel om hier uit te leggen.

Er is een webpagina die nog veel meer instellingen behandeld.
Kijk op http://pi3dft.cqsstv.com bij tips
voor nog meer instellingen, tips en trucs.
Probeer en speel met het programma en ontdek wat er allemaal mogelijk is.

Hieronder volgt hoe je de door jouw ontvangen SSTV plaatjes op een SSTV(FTP)
of je eigen webpagina kan plaatsen.

Er zijn een aantal webpagina's waar je de door jouw ontvangen SSTV plaatjes kan plaatsen.
Een bekende SSTV webpagina in Nederland is de webpagina http://max.cqsstv.com/VHF.php

MMSSTV slaat de plaatjes normaal op in .BMP formaat maar de huidige norm waar ook de websites mee werken is .JPG of .JPEG.
Je moet dus eerst MMSSTV vertellen dat de plaatjes als .JPEG moeten worden opgeslagen.

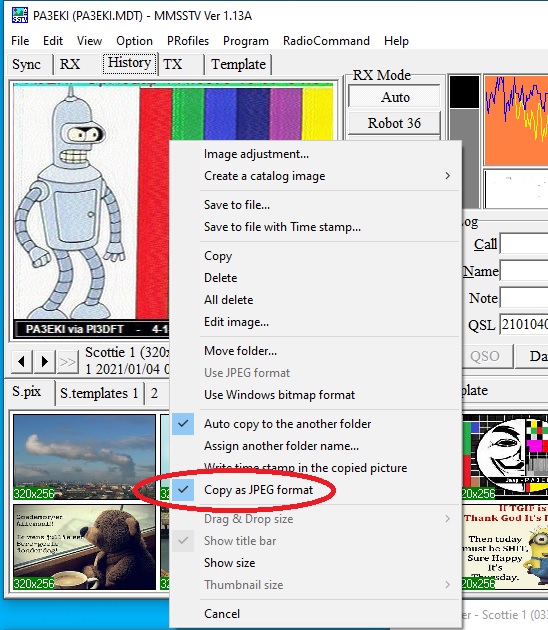

Ga daarvoor naar de TAB [History] en klik met je rechtermuistoets op het plaatjes(veld)
en zet een vinkje voor {Copy as JPEG format}.


Je kan hier ook kiezen om je plaatjes in een andere map op te slaan, sommige FTP upload programma's werken dan beter.
Maak eerst je map, waar je de plaatjes wilt opslaan, in windows. Gebruik hiervoor de optie {Assign another folder name..}
Wanneer je dit gedaan heb zet je een vinkje voor {Auto copy to the another folder}.

Om je plaatjes nu op een SSTV website te plaatsen moet je je ontvangen plaatjes op een eigen web ruimte plaatsen.
Je kan dat bijvoorbeeld doen bij QSL.net, en deze zal ik als voorbeeld gebruiken in deze uitleg, of je eigen webpagina.
Je moet dan eerst een gratis account bij QSL.net aanvragen als amateur en daar je plaatjes naar toe sturen.
Wanneer dat gelukt is meld je jezelf aan bij een van de SSTV webpagina's waarna de eigenaar jouw plaatjes zal laten zien.
Hoe dat precies moet vraag je aan de eigenaar van een dergelijke webpagina.

Nadat je bovenstaande hebt gedaan heb je een programma nodig dat automatisch de door jouw ontvangen
SSTV plaatjes upload naar je QSL.net webruimte (of je eigen webpagina). Je kan kiezen uit twee programma's

1. SSTV-ftp Klik om het programma te downloaden
2. SSTV Robotator Klik om het programma te downloaden

De eenvoudigste is SSTV-ftp, na installatie heb je het onderstaande icoon op je bureaublad.



Start SSTV-ftp doormiddel van het icoontje.
Je krijgt daarna het onderstaande venster te zien.



Klik op de [setup] knop, daarna krijg je



Kies nu voor [Setup Other] om een nieuwe upload te maken.
Je krijgt het onderstaande venster (nog wel helemaal leeg) waar je jouw gegevens invult.



Bij SSTV programm kun je zelf een naam kiezen die je handig vindt.
Het FTP adress van qsl.net is 69.16.227.189
En dan je inloggegevens (Username en Password) van qQSL.net of je eigen webpagina.
Heb je je plaatjes in een aparte directory staan bij QSL.net of je eigen webpagina
dan vul je bij Web directory de naam van deze map in.
Dit is dus niet de map op je eigen computer maar de map bij QSL.net of bij je eigen webruimte!

Vergeet niet het juiste path (de map) te kiezen waar jouw plaatjes worden opgeslagen.
Bij MMSSTV is dat standaard de map ../MMSSTV/History (deze kun je veranderen zoals eerder is aangegeven)
(de .. zijn per systeem verschillend daarom moet je bij installatie weten waar je MMSSTV programma staat)
Kies voor SSTV-Site en zet een vinkje bij Add {name} to display.
Klik op [Close] en je programma is gereed om jouw plaatjes automatisch te versturen naar QSL.net
of als je dat zo hebt ingesteld, je eigen website.

Je kan het venster van SSTV-ftp verplaatsen maar dat is wat lastig soms
Klik met je rechtermuistoets op de witte balk bovenaan het programma,
dan krijg je de optie verplaatsen, dit doe je met de linkermuistoets.

Je sluit SSTV-ftp af door op de X in de rechterbovenhoek te klikken.

Veel plezier met SSTV !

PA3EKI - Jaap Moerman
