Sinds juni 2012 heb ik een extra zonnepaneel geplaatst met doel
de Victron 12 Volt 220 Ah accu voor de shack te laden.

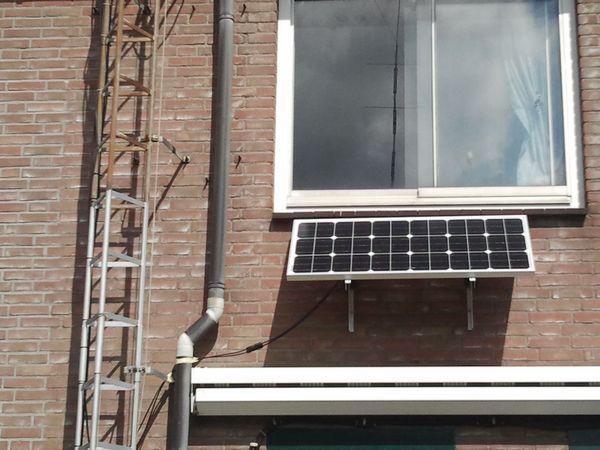

Het 12V 80 Watt zonnepaneel.
Het zonnepaneel levert 18 Volt 4,45 A volgens specificatie.
In de weerspiegeling van het raam is de CP-6 HF antenne zichtbaar.
De regelaar (zichtbaar op de onderstaande foto) zorgt voor het laden van de accu en
geeft door middel van 3 LED's status over de Accu, en het zonnepaneel.
De regelaar heeft een wekelijkse controle ingebouwd zodat de accu 'onderhouden' wordt.
Het zonnepaneel levert op een zonnige onbewolkte dag ruim 5,5 Ampere laadstroom voor de accu.

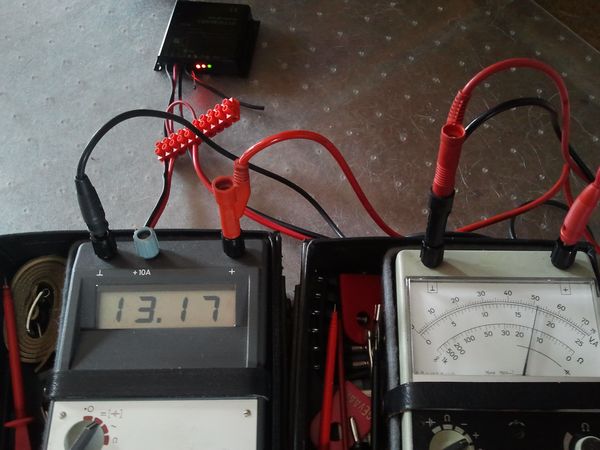

In de testopstelling zie je links de accuspanning en rechts de laadstroom.

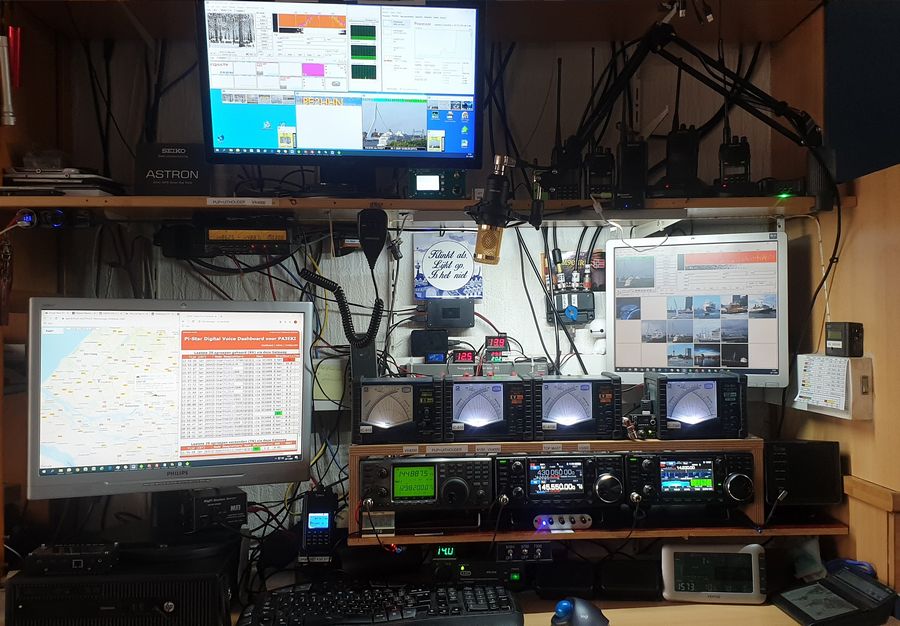

De accu voorziet de shack van 12 Volt.
Hierop zijn (sinds augustus 2019) de onderstaande apparaten aangesloten:
- Kenwood TM-742E 2 mtr, 70 cm en 23 cm.
- TYT MD-380 voor DMR.
- Icom IC-910H 2 mtr, 70 cm, 23 cm.
- Icom IC-9700 2 mtr, 70 cm, 23 cm. en D-star.
- GPSDO voor 10 Mhz ref. + NMEA.
- Icom IC-7300 HF, 6 mtr, 4 mtr.
- Icom SP-41
- Lader voor de Wouxun Portofoon(s).
- Lader voor de TYT MD-380.
- Rechter computer Monitor (via 12V omvormer).
- LED verlichting Shack.

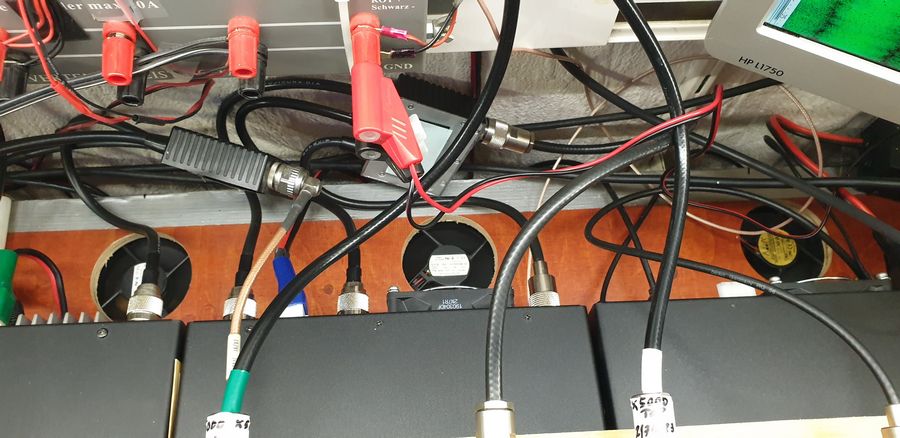

- Luchtstroom ventilatoren achter de radio's.
Voor betere koeling door warme lucht afvoer.
Hobby hoek is nu 90% CO2 neutraal.
